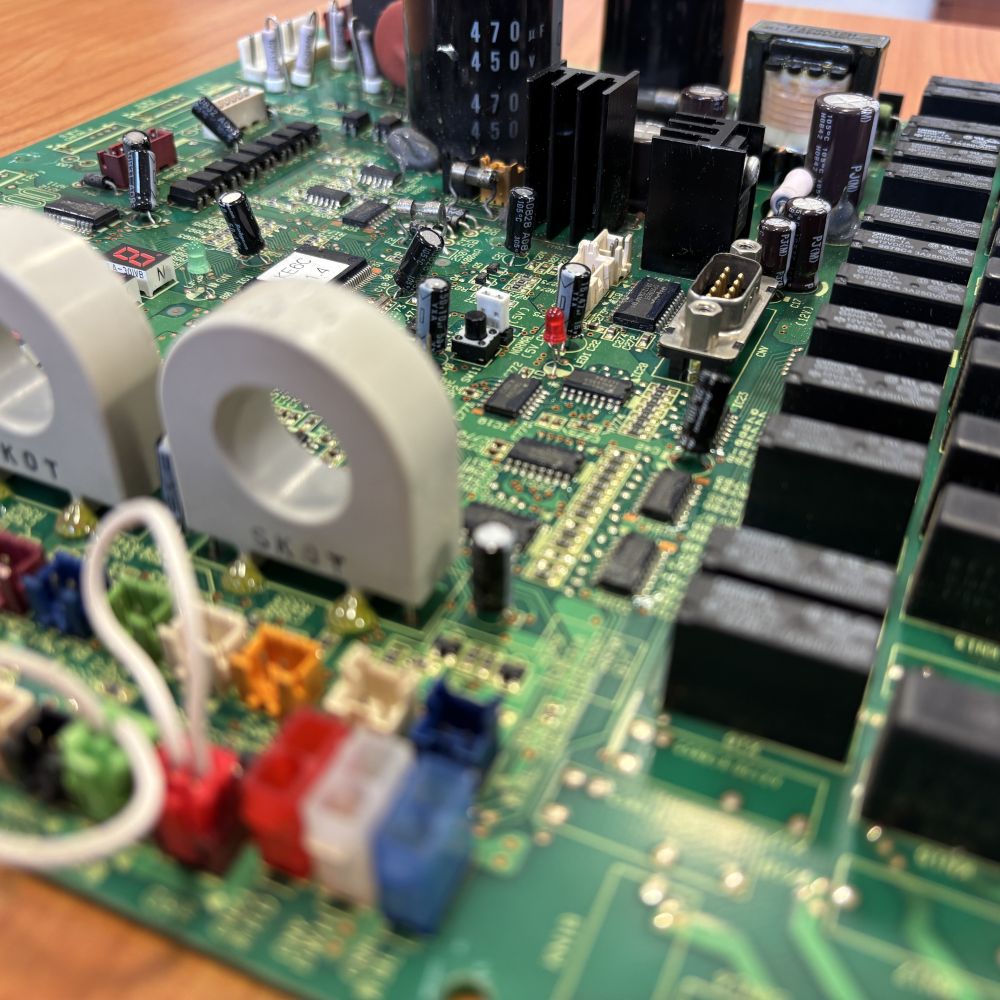

W ostatnim czasie trafiła do nas płyta główna agregatu klimatyzatora Mitsubishi Heavy Industries FDC450KXE6, który całkowicie odmówił posłuszeństwa – urządzenie nie reagowało na zasilanie, nie uruchamiało wentylatora ani sprężarki, nie wyświetlało też żadnych komunikatów błędu. W tym wpisie pokazujemy, jak krok po kroku przebiegała naprawa elektroniki klimatyzacji w naszym serwisie.
Objawy usterki
Współpracujący serwis klimatyzacji zgłosił, że urządzenie przestało działać z dnia na dzień. Brak jakiejkolwiek reakcji po podaniu napięcia sugerował usterkę płyty głównej lub układu zasilania. Zanim przystąpiliśmy do działania, wykonaliśmy dokładną diagnostykę – to standard w naszym serwisie elektroniki.
Diagnostyka – zwarcie na linii 5V
Wstępne pomiary wykazały brak napięcia na linii zasilającej 5V. Próba prądowa potwierdziła zwarcie. Tego typu usterki często są trudne do wykrycia „gołym okiem”, dlatego wykorzystaliśmy kamerę termowizyjną, która bardzo szybko wskazała przegrzewające się komponenty na płycie. Dzięki temu mogliśmy precyzyjnie określić źródło zwarcia bez ryzyka uszkodzenia pozostałych elementów.
Uszkodzone układy komunikacyjne RS485

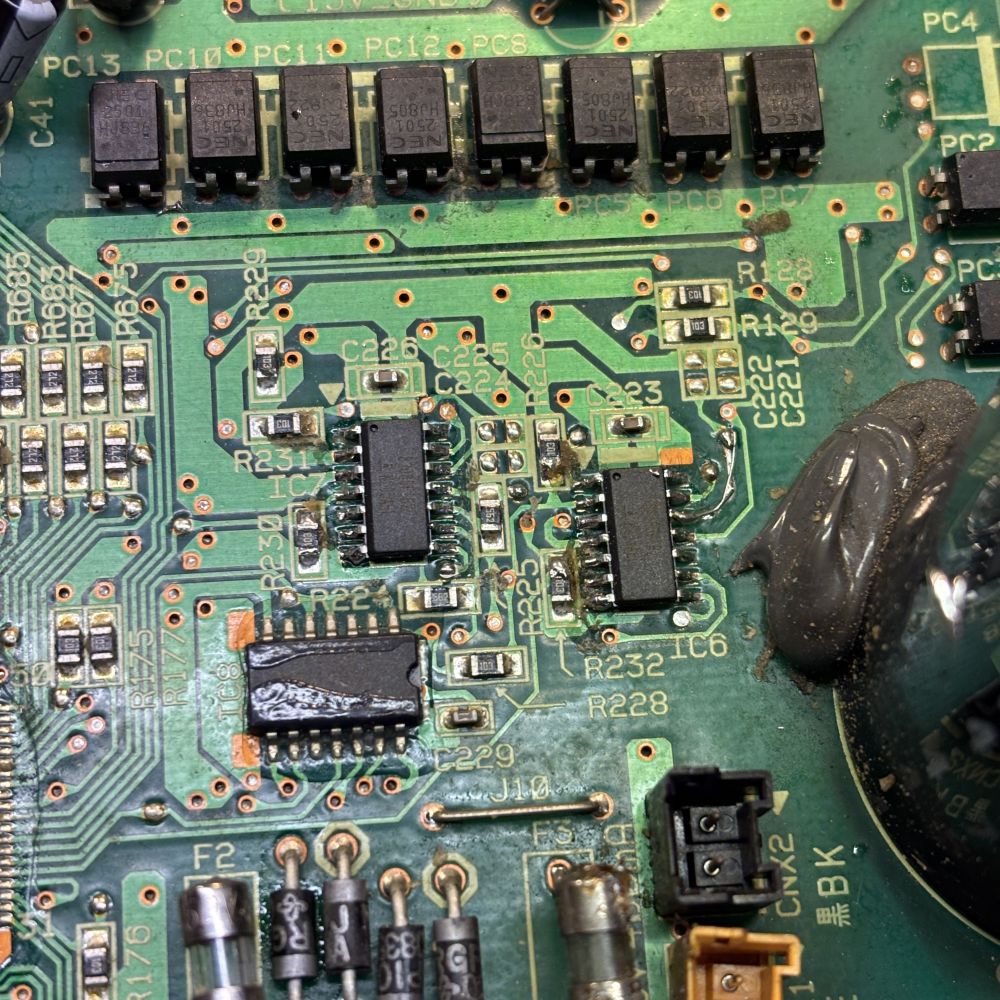

Okazało się, że przyczyną problemu były dwa układy odpowiedzialne za komunikację w magistrali RS485 – najprawdopodobniej uszkodzone w wyniku przepięcia. Wymieniliśmy je na nowe, wysokiej jakości zamienniki ISL83080EIBZ. To sprawdzony model stosowany m.in. w automatyce przemysłowej, klimatyzatorach oraz systemach BMS.
Czyszczenie, testy i kontrola jakości
Po zakończeniu naprawy płytę główną dokładnie wyczyściliśmy z pozostałości topnika i zabrudzeń. Następnie przeszła pomyślnie kolejne testy. Płyta została zwrócona klientowi w celu dalszych prób na urządzeniu – naprawa okazała się skuteczna, urządzenie pracuje poprawnie.
Naprawa elektroniki przemysłowej? Z nami to możliwe
Ten przypadek to kolejny dowód na to, że regeneracja elektroniki klimatyzacji jest możliwa – nawet przy poważnych usterkach. Nie zawsze trzeba wymieniać całą jednostkę czy moduł – naprawa elektroniki przemysłowej często pozwala zaoszczędzić czas i pieniądze. W tym przypadku klient uniknął kilku tysięcy złotych kosztów i kilku tygodni przestoju.
